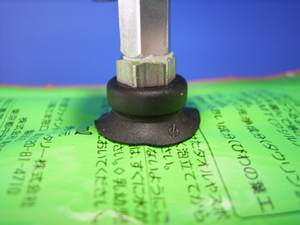

約１５ｇの液体シャンプーの入った袋を搬送しています。上の写真のフラットパッドの場合、袋が内部に引き込まれリブが発生しています。フラットパッドのリップ部は、リブの凹凸に完全には沿えず、多少の漏れが起こります。それによって吸着力も下がります。 下の写真の薄リップフラットパッドの場合、リブが発生せず安定な吸着が行えます。 |
|
|
102.015.030.1 Φ15フラットパッドニトリル |
||
|
圧力：－54kPa 漏れ流量：1.1 L/MIN(ANR) |
||
|
|
||
|
|
||
|
|
||
|
|
||
|
104.015.072.1 Φ15薄リップフラット ニトリル |
|
|
|
圧力：－65kPa 漏れ流量：0 L/MIN(ANR) |
|
|
|
|
|
